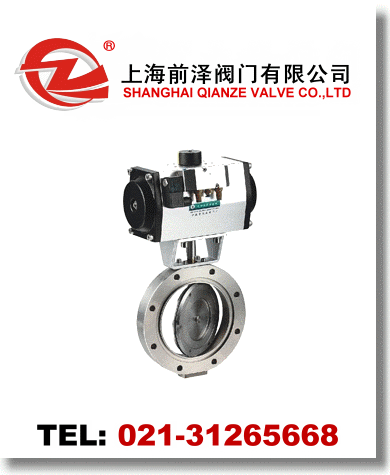

GIQ型系列氣動真空蝶閥的氣動執行器是以壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動活塞齒條、齒輪的機械運動，以角行程輸出扭矩來驅動蝶閥，作啟閉運動，從而達到接通或切斷真空管路中氣流的目的。是目前一種新型的氣動執行器控制的氣動真空蝶閥，分為雙作用和單作用(彈簧復位)氣缸。可選配反饋信號裝置及電氣閥門定位器。
適用的工作介質為空氣及非腐蝕性氣體。

GIQ型系列氣動真空蝶閥主要技術性能

適用范圍(Pa)	2x105～1.3x10-5
閥門漏率(Pa.L/S)	≤1.3x10-6
介質溫度（℃）	-25～+80(密封材料為丁腈橡膠) -30～+150(密封材料為氟橡膠)
氣源壓力（MPa）	0.4～0.6
法蘭標準	GB/T6070
安裝位置	任意
電源電壓	標準出廠：AC220V/50Hz 特殊指定：AC110V；DC24V；DC12V等
信號反饋	標準出廠：閥位指示器 特殊指定：微動開關；智能型4～20mA DC
氣缸可選	標準出廠：雙作用式 特殊指定：單作用式（有彈簧返回） 可選常開或常閉

GIQ型系列氣動真空蝶閥連接及外形尺寸

型號	通徑(DN)	ΦD	ΦB	H	A	L	W	n-ΦC
GIQ-50AB	50	110	90	206	26	164	105	4-Φ9
GIQ-63AB	63	130	110	217	32
GIQ-80AB	80	145	125	247		190	124	8-Φ9
GIQ-100AB	100	165	145	257
GIQ-125AB	125	200	175	273	35			8-Φ11
GIQ-150AB	150	225	200	334		247	140
GIQ-200AB	200	285	260	391	45	302	165	12-Φ11
GIQ-250AB	250	335	310	467	50	372	198
GIQ-300AB	300	425	395	557	55	432	225	12-Φ14
GIQ-400AB	400	510	480	640	60	518	243	16-Φ14
GIQ-600AB	600	710	670	892	100	780	408	12-Φ21
